Cięcie laserowe płyt metalowych: kompleksowy przewodnik po podstawach

Nowa era precyzyjnej produkcji

W krajobrazie współczesnego przemysłu, zdolność do szybkiego i precyzyjnego przekształcania surowców w skomplikowane, funkcjonalne części jest kluczowa. U podstaw tej możliwości leży kategoria technologii znana jako produkcja ubytkowa, w której materiał jest selektywnie usuwany z większego elementu w celu uzyskania ostatecznego kształtu. Od tradycyjnego frezowania i toczenia po zaawansowane procesy sterowane komputerowo, metody ubytkowe zbudowały nasz świat.

Spośród tych technologii, cięcie laserowe blach stało się kamieniem węgielnym w produkcji przemysłowej. Stanowi ono znaczący krok naprzód, oferując niezrównaną precyzję, szybkość i swobodę projektowania. Proces ten wykorzystuje silnie skoncentrowaną wiązkę światła do cięcia, grawerowania lub znakowania blach, przekształcając cyfrowe projekty w fizyczne komponenty z mikroskopijną dokładnością. Jego znaczenia w przemyśle nie można przecenić; jest ono siłą napędową produkcji części w przemyśle lotniczym, motoryzacyjnym, budowlanym, elektronicznym i niezliczonych innych sektorach.

Niniejszy artykuł stanowi kompleksowe omówienie laserowego cięcia blach, od jego podstawowych zasad i historii rozwoju, po praktyczne rozważania projektowe i spojrzenie w przyszłość. Niezależnie od tego, czy jesteś inżynierem, projektantem, właścicielem firmy, czy po prostu interesujesz się nowoczesną produkcją, ten przewodnik przybliży Ci tajniki tej przełomowej technologii.

Czym jest cięcie laserowe blachy ?

Produkcja blachy to proces tworzenia części i konstrukcji z płaskich arkuszy metalu. Obejmuje on szereg technik, takich jak gięcie, gięcie, spawanie i, co najważniejsze, cięcie wstępnego płaskiego wzoru. Relacja między produkcją blachy a cięciem laserowym jest symbiotyczna; cięcie laserowe stanowi idealną metodę tworzenia precyzyjnych, złożonych profili 2D, które następnie są formowane w struktury 3D.

Zasada działania: światło jako narzędzie tnące

W swojej istocie cięcie laserowe polega na skierowaniu wiązki lasera o dużej mocy, najczęściej za pośrednictwem układu optycznego, na cięty materiał. Proces ten przebiega w sekwencji kontrolowanych zdarzeń:

1. Generowanie wiązki laserowej: rezonator laserowy (źródło) generuje silną, monochromatyczną i spójną wiązkę światła.
2. Ogniskowanie: Seria luster i soczewka skupiająca skupiają wiązkę w małym, precyzyjnym punkcie na powierzchni metalowej płytki. Ta koncentracja radykalnie zwiększa gęstość energii.
3. Usuwanie materiału: Intensywna energia cieplna w punkcie ogniskowym nagrzewa metal tak szybko, że ulega on stopieniu, spaleniu lub odparowaniu.
4. Strumień gazu wspomagającego: Jednocześnie, współosiowy strumień gazu wspomagającego (takiego jak tlen, azot lub argon) jest kierowany na strefę cięcia. Ten strumień gazu pełni dwie podstawowe funkcje: wydmuchuje stopiony lub odparowany materiał z toru cięcia (tzw. „nacięcie”), a w niektórych przypadkach uczestniczy w reakcji chemicznej wspomagającej proces cięcia.

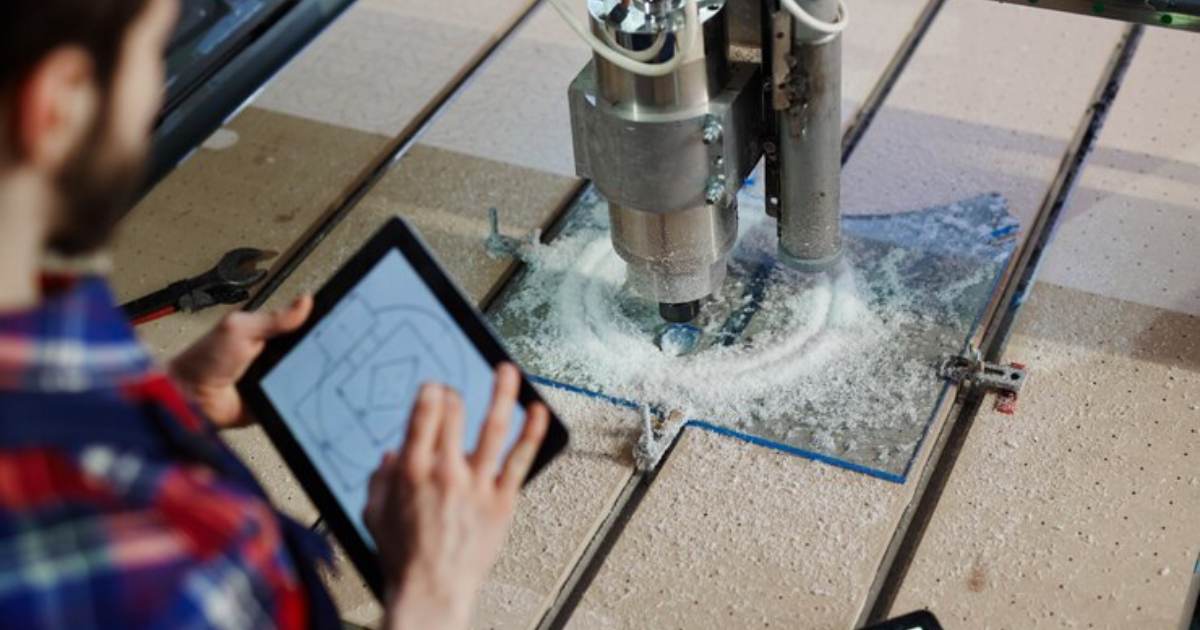

Zaleta CNC: od cyfrowego do fizycznego

To, co czyni cięcie laserowe potężnym narzędziem nowoczesnej produkcji, to jego integracja z komputerowym sterowaniem numerycznym (CNC). System CNC działa jak mózg wycinarki laserowej. Interpretuje on cyfrowy plik projektu, zazwyczaj rysunek CAD (Computer-Aided Design), i przetwarza go na serię precyzyjnych instrukcji dla systemu sterowania ruchem maszyny. Dzięki temu głowica tnąca może podążać po złożonych ścieżkach z wyjątkową dokładnością i powtarzalnością, umożliwiając produkcję tysięcy identycznych części z tolerancjami mierzonymi w ułamkach milimetra.

Historia cięcia laserowego blachy

Historia cięcia laserowego to opowieść o odkryciu naukowym, które wyszło naprzeciw potrzebom przemysłu.

• 1960: Historia zaczyna się od Theodore'a Maimana z Hughes Research Laboratories, który opracował pierwszy funkcjonalny laser wykorzystujący syntetyczny kryształ rubinu. Początkowo nazywany „rozwiązaniem szukającym problemu”, jego potencjał nie był od razu oczywisty.
• 1965: Pierwsze praktyczne zastosowanie tego „rozwiązania” zostało zademonstrowane w Western Electric Engineering Research Center. Laser został użyty do wiercenia otworów w matrycach diamentowych, co było zadaniem niezwykle trudnym i czasochłonnym w przypadku tradycyjnych metod. Dowiodło to zdolności lasera do pracy z niezwykle twardymi materiałami.
• 1967: W Wielkiej Brytanii opracowano pionierską technologię cięcia laserowego wspomaganego gazem, umożliwiającą cięcie blach stalowych o grubości 1 mm za pomocą lasera CO2 wspomaganego strumieniem tlenu. To zapoczątkowało prawdziwy początek przemysłowego cięcia metali.
• Lata 70. XX wieku: Na rynku pojawiły się pierwsze, gotowe do produkcji, laserowe maszyny do cięcia CNC. Te wczesne systemy były zasilane głównie laserami CO2 i, pomimo dużych rozmiarów i wysokich kosztów, zrewolucjonizowały branże wymagające skomplikowanego cięcia blach, takie jak sektor lotniczy i kosmiczny.
• Lata 90. XX wieku – lata 2000.: technologia laserów CO2 dojrzała, a wyższa moc i lepsza jakość wiązki stały się standardem. W tym czasie lasery na kryształach ciała stałego, takie jak Nd:YAG, również znalazły swoją niszę, szczególnie w zastosowaniach impulsowych o dużej mocy.
• Rewolucja laserów światłowodowych (od połowy pierwszej dekady XXI wieku do chwili obecnej): Najważniejszym wydarzeniem w najnowszej historii była komercjalizacja i szybkie wdrożenie laserów światłowodowych. Ich wyższa efektywność energetyczna, minimalne wymagania konserwacyjne i wyjątkowa szybkość cięcia metali o małej i średniej grubości pozwoliły im wyprzedzić lasery CO2 w wielu zastosowaniach, obniżając koszty i zwiększając dostępność technologii cięcia laserowego.

Rodzaje laserów używanych do cięcia płyt metalowych

„Laser” w wycinarce laserowej nie jest elementem uniwersalnym. Rodzaj źródła laserowego, czyli rezonatora, decyduje o możliwościach, wydajności i optymalnych zastosowaniach maszyny. Trzy główne typy laserów używanych do cięcia metali to lasery światłowodowe, CO2 i krystaliczne.

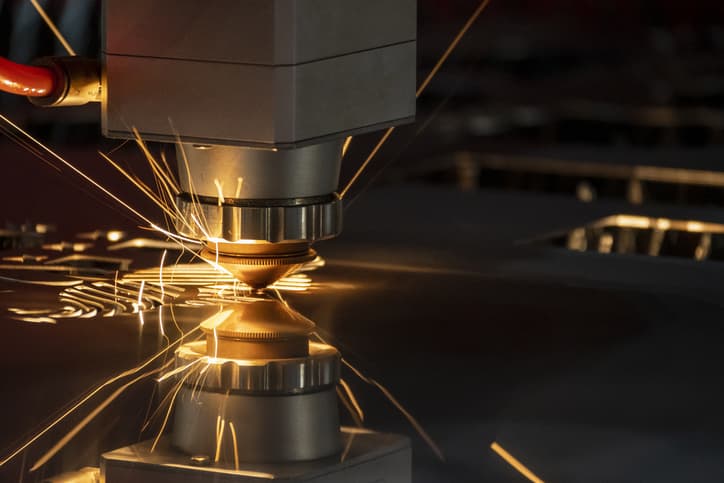

1. Lasery światłowodowe

• Zasada działania: Lasery światłowodowe to rodzaj laserów na ciele stałym. Proces rozpoczyna się od diod pompujących, które generują światło, które następnie jest kierowane do elastycznego włókna światłowodowego. Włókno to jest domieszkowane pierwiastkiem ziem rzadkich, zazwyczaj iterbem. Samo włókno działa jako ośrodek laserowy, wzmacniając światło i tworząc ostateczną, mocną wiązkę laserową. Wiązka jest zawarta i dostarczana w całości wewnątrz włókna, co eliminuje potrzebę stosowania złożonych systemów zwierciadlanych.
• Zakres: To dominująca technologia cięcia metali o małej i średniej grubości (do ~25 mm lub 1 cala). Doskonale sprawdzają się w obróbce metali odblaskowych, takich jak aluminium, mosiądz i miedź, które mogą uszkodzić optykę lasera CO2.
• Zalety:
  • Wysoka wydajność: Bezkonkurencyjna wydajność po podłączeniu do gniazdka ściennego (często >30%), co przekłada się na niższe zużycie energii elektrycznej i niższe koszty eksploatacji.
  • Niskie koszty utrzymania: Brak ruchomych części i luster na ścieżce wiązki oznacza brak konieczności regulacji. Diody pompujące charakteryzują się wyjątkowo długą żywotnością.
  • Wysoka prędkość: Krótsza długość fali laserów światłowodowych jest łatwiej absorbowana przez metale, co przekłada się na znacznie większą prędkość cięcia cieńszych materiałów.
  • Kompaktowe wymiary: Brak dużej obudowy rezonatora gazowego sprawia, że maszyny są bardziej kompaktowe.
• Wady:
  • Chociaż lasery CO2 o dużej mocy nadają się do cięcia grubych płyt, często zapewniają gładsze i lepszej jakości wykończenie krawędzi w przypadku materiałów o bardzo dużej grubości (>20 mm).
  • Początkowy koszt inwestycji może być wyższy, chociaż ceny stale spadają.

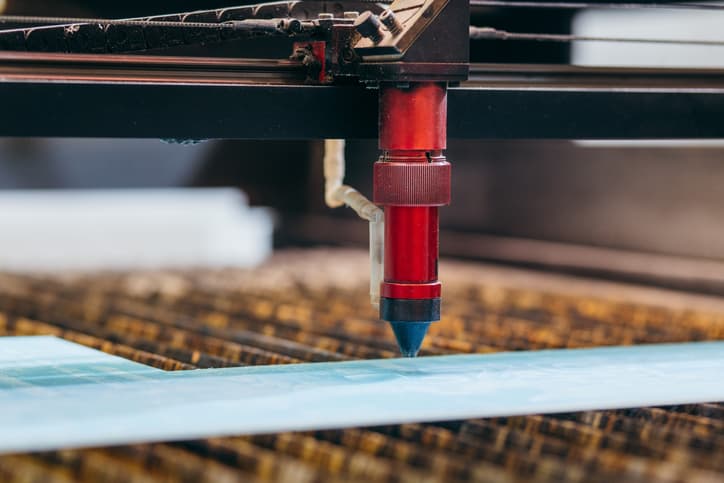

2. Lasery CO2 (dwutlenku węgla)

• Zasada działania: Lasery CO2 generują wiązkę, przepuszczając prąd elektryczny przez rurę wypełnioną gazem. Mieszanina gazów zazwyczaj składa się z dwutlenku węgla, helu i azotu. Pobudzone cząsteczki CO2 wytwarzają światło podczerwone, które następnie odbija się między lustrami na obu końcach rury, wzmacniając je i przekształcając w spójną wiązkę laserową.
• Zakres: Lasery CO2 to prawdziwie wszechstronne urządzenia. Doskonale nadają się do cięcia grubych blach stalowych (>25 mm) i zapewniają doskonałą jakość krawędzi z gładkim, satynowym wykończeniem. Są również najpopularniejszą technologią cięcia materiałów niemetalicznych, takich jak drewno, akryl, skóra i tworzywa sztuczne.
• Zalety:
  • Wyjątkowa jakość krawędzi: Szczególnie w przypadku grubszych materiałów zapewniają bardzo gładkie cięcie bez zadziorów.
  • Wszechstronność: Możliwość obróbki szerokiej gamy materiałów metalowych i niemetalowych.
• Wady:
  • Niska wydajność: Sprawność gniazdka ściennego wynosi zwykle około 10%, co przekłada się na wyższe rachunki za energię.
  • Wysokie koszty eksploatacji: Wymaga regularnego uzupełniania paliwa i ma większe zużycie energii.
  • Wymagająca konserwacji: ścieżka wiązki światła opiera się na lustrach, które muszą być utrzymywane w idealnej czystości i wyrównane, co wymaga regularnej konserwacji przeprowadzanej przez wykwalifikowanych techników.
  • Większa powierzchnia: rezonator gazowy i towarzyszący mu sprzęt wymagają więcej miejsca na podłodze.

3. Lasery kryształowe (Nd:YAG i Nd:YVO)

• Zasada działania: Są to również lasery półprzewodnikowe, ale zamiast domieszkowanego włókna, wykorzystują jako ośrodek laserowy stały kryształ (granat itrowo-glinowy domieszkowany neodymem lub ortowanadan itrowy domieszkowany neodymem). Kryształ ten jest stymulowany („pompowany”) przez lampy o dużej intensywności lub diody laserowe w celu wytworzenia wiązki.
• Zakres: Historycznie używany do cięcia i spawania bardzo grubych lub odblaskowych materiałów. Może generować bardzo wysoką moc szczytową w trybie impulsowym.
• Zalety:
  • Wysoka energia impulsu sprawia, że nadają się one do określonych zastosowań związanych z wierceniem i spawaniem.
• Wady:
  • Niezwykle nieefektywne: Mają najniższą wydajność energetyczną (często 2-3%).
  • Wysokie wymagania konserwacyjne: Lampy pomp mają bardzo krótką żywotność i wymagają częstej, kosztownej wymiany.
  • W przypadku większości zastosowań cięcia blachy technologia laserów światłowodowych została niemal całkowicie wyparta przez wydajniejszą i niezawodniejszą technologię laserów światłowodowych.

Trzy procesy cięcia laserowego blachy

Oprócz rodzaju lasera, sam proces cięcia można podzielić na kategorie ze względu na sposób usuwania materiału. Zależy to przede wszystkim od rodzaju użytego gazu wspomagającego.

1. Cięcie wiązką laserową (topienie i rozdmuchiwanie)

• Proces: Podczas cięcia metodą termojądrową energia wiązki laserowej jest wykorzystywana wyłącznie do topienia metalu w punkcie ogniskowym. Następnie strumień gazu obojętnego pod wysokim ciśnieniem, zazwyczaj azotu lub argonu, jest używany do silnego wypychania stopionego materiału ze szczeliny.
• Charakterystyka: Ponieważ gaz jest obojętny, nie reaguje chemicznie z ostrzem tnącym. Rezultatem jest czysta, pozbawiona tlenków i często błyszcząca krawędź cięcia, gotowa do natychmiastowego spawania lub malowania bez dodatkowej obróbki. Jest to preferowana metoda uzyskania najwyższej jakości wykończenia.
• Zastosowania: Niezbędne do cięcia stali nierdzewnej, aluminium i ich stopów, gdzie zapobieganie utlenianiu i utrzymanie czystości materiału ma kluczowe znaczenie.

2. Cięcie płomieniowe laserowe (cięcie tlenowe)

• Proces: W tym procesie gazem wspomagającym jest tlen. Wiązka laserowa najpierw nagrzewa materiał (zazwyczaj stal miękką) do temperatury zapłonu (około 1000°C). Strumień czystego tlenu inicjuje egzotermiczną (wytwarzającą ciepło) reakcję chemiczną z żelazem, skutecznie je spalając. Główną rolą lasera jest inicjowanie i kierowanie tym kontrolowanym spalaniem.
• Charakterystyka: Dodatkowa energia pochodząca z reakcji egzotermicznej pozwala na znacznie szybsze cięcie, szczególnie w przypadku grubej stali węglowej. Powstała krawędź będzie miała cienką, ciemną warstwę tlenku, która może wymagać usunięcia przed spawaniem lub powlekaniem.
• Zastosowania: Podstawowy proces cięcia stali miękkiej i stali węglowej niskostopowej, w którym prędkość i opłacalność są ważniejsze niż idealnie wolna od tlenków krawędź.

3. Cięcie sublimacyjne wiązką laserową (cięcie parowe)

• Proces: Cięcie sublimacyjne wykorzystuje wiązkę lasera o bardzo dużej gęstości energii do nagrzania materiału tak szybko, że odparowuje on bezpośrednio ze stanu stałego do gazowego, z niewielką ilością fazy ciekłej (stopionej) lub bez niej. Powstała para jest następnie wydmuchiwana przez gaz wspomagający.
• Charakterystyka: Proces ten zapewnia wyjątkowo wysokiej jakości, pozbawioną zadziorów krawędź z minimalną strefą wpływu ciepła (HAZ). Jest on jednak znacznie wolniejszy i wymaga znacznie więcej energii niż spawanie lub cięcie płomieniowe, ponieważ odparowanie materiału wymaga więcej energii niż samo jego stopienie.
• Zastosowania: Mniej powszechne w ogólnej obróbce blach. Jest wykorzystywane w specjalistycznych zastosowaniach wymagających ekstremalnej precyzji i minimalnego naprężenia termicznego cienkich materiałów, takich jak cięcie tworzyw sztucznych, niektórych kompozytów, drewna, a także w produkcji stentów medycznych i podzespołów elektronicznych.

Zalety cięcia laserowego blachy

Szerokie zastosowanie cięcia laserowego wynika z szeregu istotnych zalet, jakie oferuje ono w porównaniu z metodami tradycyjnymi.

• Wysoka precyzja i złożoność: Lasery umożliwiają osiągnięcie tolerancji rzędu nawet ±0,1 mm (0,004 cala), co pozwala na tworzenie niezwykle złożonych geometrii i drobnych elementów, których nie da się uzyskać innymi metodami.
• Wysokie wykorzystanie materiału: Wiązka laserowa tworzy bardzo wąską szczelinę (szerokość cięcia). Pozwala to na układanie części bardzo blisko siebie na jednym arkuszu metalu, minimalizując ilość odpadów i obniżając koszty.
• Wszechstronność: Pojedyncza maszyna do cięcia laserowego może przetwarzać szeroką gamę metali (stal, stal nierdzewna, aluminium, mosiądz, miedź) i materiały o różnej grubości. Może również wykonywać wiele operacji, takich jak cięcie, znakowanie i trawienie, w ramach jednej konfiguracji.
• Niskie zużycie energii: Dotyczy to w szczególności nowoczesnych laserów światłowodowych, które są wyjątkowo energooszczędne, co przekłada się na niższe koszty eksploatacji i mniejszy wpływ na środowisko w porównaniu ze starszymi technologiami laserowymi lub innymi urządzeniami.
• Minimalne uszkodzenia materiału: Cięcie laserowe to proces bezkontaktowy. Ciepło jest silnie zlokalizowane, co skutkuje bardzo wąską strefą wpływu ciepła (HAZ). Minimalizuje to odkształcenia i deformacje termiczne, co jest szczególnie ważne w przypadku cienkich i delikatnych elementów.

Wady cięcia laserowego blachy

Mimo wielu zalet cięcie laserowe ma również swoje ograniczenia.

• Wymaga wykwalifikowanych operatorów: Obsługa i konserwacja przemysłowej wycinarki laserowej wymaga specjalistycznego przeszkolenia. Do ustawiania parametrów, przeprowadzania konserwacji i rozwiązywania problemów, aby zapewnić optymalną wydajność i bezpieczeństwo, potrzebny jest wykwalifikowany technik.
• Ograniczenia grubości metalu: Chociaż lasery dużej mocy mogą ciąć bardzo grube blachy (ponad 50 mm lub 2 cale), istnieje praktyczne ograniczenie. W przypadku bardzo grubych metali inne procesy, takie jak cięcie plazmowe lub strumieniem wody, mogą być bardziej wydajne lub opłacalne.
• Szkodliwe opary i gazy: Proces cięcia powoduje odparowanie metalu, co generuje opary i cząstki stałe, które są niebezpieczne dla wdychania. Solidny system wentylacji i filtracji jest obowiązkowym wymogiem bezpieczeństwa.
• Wysokie początkowe nakłady inwestycyjne: Koszty kapitałowe zakupu przemysłowego systemu cięcia laserowego są znaczne i stanowią poważną inwestycję dla każdej firmy.

Wskazówki projektowe dotyczące części ciętych laserowo

Aby w pełni wykorzystać potencjał technologii cięcia laserowego i mieć pewność, że produkcja części będzie opłacalna, należy stosować się do poniższych najlepszych praktyk projektowania.

• Rozmiar detalu a grubość materiału: Kluczową zasadą jest, aby minimalny rozmiar wycięcia (takiego jak otwór lub szczelina) nie był mniejszy niż grubość materiału. Na przykład, w płycie stalowej o grubości 3 mm, najmniejszy otwór, jaki należy zaprojektować, ma średnicę 3 mm. Próba wycięcia mniejszych detali może prowadzić do przedmuchania lub niepełnego wycięcia.
• Kompensacja szczeliny: Wiązka laserowa usuwa niewielką ilość materiału, tworząc szerokość cięcia zwaną szczeliną. Choć jest ona wąska, należy ją uwzględnić w projektach wymagających ścisłych tolerancji, takich jak części zazębiające się lub zespoły wciskane. Twój partner produkcyjny może doradzić Ci w sprawie konkretnej wartości szczeliny dla swojej maszyny.
• Wybór materiałów: Wybierz materiały dobrze nadające się do cięcia laserowego. Standardowe gatunki stali miękkiej, stali nierdzewnej i aluminium tną czysto i przewidywalnie. Należy pamiętać, że materiały silnie odblaskowe, takie jak polerowane aluminium lub miedź, mogą być trudne w obróbce i wymagać użycia mocniejszego lasera światłowodowego.
• Odstępy i zagnieżdżanie: Zachowaj odpowiednią przestrzeń między elementami na arkuszu. Dobrą, ogólną zasadą jest zachowanie odległości co najmniej równej grubości materiału między obrysami poszczególnych elementów. Zapobiega to odkształceniom cieplnym i zapewnia stabilność arkusza podczas cięcia.
• Tekst i grawerowanie: W przypadku tekstu wycinanego na wylot, użyj czcionki „szablonowej”. Czcionki te mają małe mostki, które zapobiegają wypadaniu wewnętrznych części liter (takich jak „O”, „A”, „B”). W przypadku tekstu grawerowanego, dla uzyskania najlepszej czytelności, użyj prostych, pogrubionych czcionek bezszeryfowych.
• Wskazówki dotyczące obniżania kosztów produkcji:
  • Uprość: Unikaj niepotrzebnej złożoności. Każde cięcie wydłuża czas i zwiększa koszty.
  • Dodaj promienie narożników: Ostre narożniki wewnętrzne są punktami naprężeń. Dodanie małego promienia (zaokrąglenia) wzmacnia element i umożliwia płynniejsze i szybsze cięcie laserem.
  • Zastosuj standardowe grubości: projektuj przy użyciu standardowych grubości materiału, aby uniknąć kosztów specjalnego zamówienia materiałów.
  • Konsolidacja części: Jeśli to możliwe, zaprojektuj pojedynczą, bardziej złożoną część, którą można wygiąć do odpowiedniego kształtu, zamiast tworzyć wiele prostych części, które należy ze sobą zespawać.

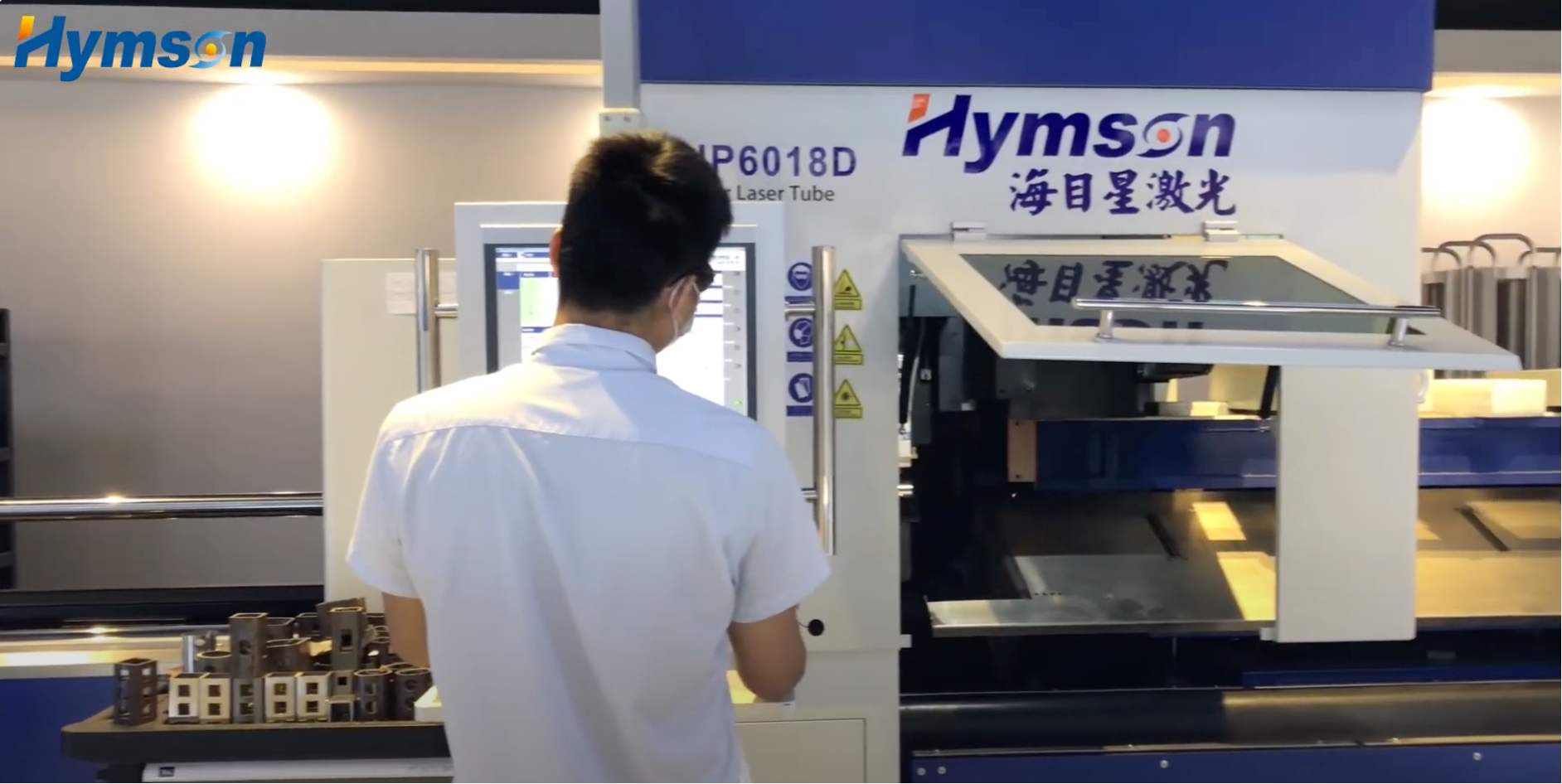

Polecana usługa cięcia laserowego online: Hymson Laser

Przy wyborze dostawcy usług lub producenta maszyn, kluczowe jest partnerstwo z uznanym liderem. Firma Hymson Laser , założona w 2008 roku, wnosi znaczący wkład w rozwój technologii laserowej i automatyki. Obecnie jest wiodącym światowym dostawcą zintegrowanych rozwiązań w zakresie urządzeń laserowych i automatyki oraz krajowym przedsiębiorstwem high-tech.

Skupiając się na zastosowaniach blach w różnych branżach, Hymson oferuje użytkownikom profesjonalne i wysokiej jakości produkty oraz usługi. Oferta firmy jest kompleksowa i obejmuje kompleksowe rozwiązania z zakresu automatyzacji laserowej, takie jak laserowe wycinarki do blach, laserowe wycinarki do rur, laserowe spawarki oraz oprogramowanie do automatyzacji laserowej. Rozwiązania te są szeroko stosowane w wymagających branżach, takich jak maszyny inżynieryjne, maszyny budowlane, maszyny rolnicze, maszyny naftowe, produkcja elektryczna, przemysł motoryzacyjny i lotniczy. Jako czołowy producent laserowego cięcia metali , firma specjalizuje się zarówno w sprzęcie, jak i jego zastosowaniu.

Dlaczego warto wybrać Hymson Laser?

Technologia Hymson została zaprojektowana z myślą o wydajności, niezawodności i inteligencji, zapewniając wymierne korzyści jej użytkownikom.

● Inteligentny system odsysania pyłu: Ten zaawansowany system koncentruje ssanie tylko na aktywnym obszarze cięcia. To nie tylko wzmacnia efekt wentylacji, zapewniając bezpieczniejsze środowisko pracy, ale także oszczędza energię, ponieważ nie wentyluje całego obszaru cięcia.

● Inteligentny system sterowania gazem: Gaz generuje znaczne koszty operacyjne. Inteligentny system firmy Hymson optymalizuje przepływ gazu w zależności od materiału i prędkości cięcia, potencjalnie oszczędzając do 50% gazu w porównaniu z systemami konwencjonalnymi.

● Automatyczne ustawianie ostrości: Głowica tnąca jest precyzyjna, szybka i inteligentna. Automatycznie dostosowuje punkt ogniskowania do różnych rodzajów i grubości materiałów, eliminując czas ręcznej konfiguracji i zapewniając idealne cięcie za każdym razem.

● W pełni automatyczny system smarowania: System ten automatycznie smaruje mechanizmy przekładni i listew zębatych w zaprogramowanych odstępach czasu. Jest praktycznie bezobsługowy , co skraca przestoje i wydłuża żywotność kluczowych elementów ruchu.

● Globalne wsparcie: Inwestycja w sprzęt Hymson objęta jest instalacją, szkoleniem i stałym wsparciem ze strony globalnych, przeszkolonych w fabryce inżynierów, co gwarantuje maksymalny zwrot z inwestycji.

Wniosek

Cięcie laserowe blach ewoluowało z niszowej technologii w nieodzowny filar nowoczesnej produkcji. Od początków laserów CO2, aż po obecną, wysoce wydajną rewolucję laserów światłowodowych, technologia ta nieustannie przesuwała granice precyzji, szybkości i wydajności. Dała projektantom i inżynierom niespotykaną dotąd swobodę przekształcania złożonych koncepcji cyfrowych w precyzyjne komponenty fizyczne.

Podsumowanie technologii: Lasery światłowodowe dominują obecnie w cięciu metali o małej i średniej grubości ze względu na wysoką wydajność i niskie koszty konserwacji, podczas gdy lasery CO2 zachowują wyjątkową przewagę w przypadku bardzo grubych blach i materiałów niemetalicznych. Zrozumienie różnych procesów – cięcia przez stapianie, cięcie płomieniowe i sublimację – jest kluczowe dla wyboru odpowiedniego podejścia do danego materiału i wymagań jakościowych.

Zalecenia dotyczące usług: Firmom, które chcą zlecić produkcję na zewnątrz lub zainwestować w nowy sprzęt, liderzy branży, tacy jak Hymson Laser, oferują najnowocześniejsze rozwiązania technologiczne i globalne wsparcie, dzięki czemu użytkownicy mogą w pełni wykorzystać potencjał technologii laserowej.

Rada dla Czytelnika: Niezależnie od tego, czy rozważasz zakup pierwszej maszyny, czy chcesz stworzyć prototyp korzystając z usług outsourcingu, zrozumienie podstawowych zasad, zalet i ograniczeń konstrukcyjnych cięcia laserowego jest kluczem do sukcesu. Stosując dobre praktyki projektowe i wybierając odpowiednich partnerów, możesz przekształcić tę zaawansowaną technologię w swoją przewagę konkurencyjną.

Pytania i odpowiedzi

1. Jaką grubość można uzyskać poprzez cięcie laserowe metalu?

Zależy to od mocy i typu lasera. Laser światłowodowy lub CO2 o dużej mocy (np. 12 kW+) może przecinać stal o grubości ponad 50 mm (2 cale). Jednak w większości zastosowań komercyjnych cięcie laserowe jest najbardziej opłacalne w przypadku metali o grubości do 30 mm.

2. Czy cięcie laserowe jest drogie?

Początkowa inwestycja w sprzęt jest wysoka. W przypadku usług outsourcingowych koszt jednostkowy zależy jednak od kilku czynników: rodzaju materiału, jego grubości, złożoności cięcia i wielkości zamówienia. W przypadku produkcji wielkoseryjnej cięcie laserowe staje się bardzo konkurencyjne cenowo ze względu na wysoką prędkość i wykorzystanie materiału.

3. Czy powinienem wybrać laser światłowodowy czy laser CO2?

Zależy to od Twojego głównego zastosowania:

• Laser światłowodowy: Jeśli tniesz głównie metale o grubości poniżej 30 mm — zwłaszcza stal, stal nierdzewną, aluminium, mosiądz i miedź — laser światłowodowy będzie najlepszym wyborem ze względu na swoją szybkość, wydajność i niskie wymagania konserwacyjne.
• Laser CO2: Jeśli chcesz przeciąć bardzo grubą blachę stalową (>30 mm) z zachowaniem najlepszej możliwej jakości krawędzi lub jeśli chcesz przeciąć różnorodne materiały niemetalowe (np. drewno i akryl), laser CO2 będzie bardziej wszechstronnym wyborem.

4. Czym jest strefa wpływu ciepła (HAZ) i czy jest ona ważna?

Strefa HAZ to niewielki obszar wzdłuż krawędzi cięcia, w którym mikrostruktura i właściwości mechaniczne materiału uległy zmianie pod wpływem ciepła. Cięcie laserowe wytwarza bardzo małą strefę HAZ, ale w przypadku niektórych stopów wrażliwych na ciepło lub zastosowań wymagających późniejszej obróbki precyzyjnej, strefa ta może wpływać na twardość lub odporność na korozję. W takich przypadkach lepszym wyborem może być proces beznagrzewaniowy, taki jak cięcie strumieniem wody.
