Szczegółowa analiza 4 typów przecinarek laserowych

W nowoczesnym przemyśle technologia cięcia laserowego stała się niezbędnym narzędziem do precyzyjnego i wydajnego przetwarzania. Jednak w obliczu zróżnicowanego rynku urządzeń do cięcia laserowego , dokonanie właściwego wyboru jest kluczową decyzją, którą każdy zainteresowany musi starannie rozważyć. Niniejszy artykuł szczegółowo omawia cztery główne typy przemysłowych wycinarek laserowych , wyjaśniając ich zasady działania i scenariusze zastosowań, a także oferując systematyczne ramy, które pomogą Ci wybrać rozwiązanie najlepiej dopasowane do potrzeb Twojej firmy.

Szczegółowa analiza czterech głównych typów przecinarek laserowych

1. Przecinarka laserowa światłowodowa

• Zasada działania: Laser światłowodowy generuje wiązkę w oparciu o „światłowód pompowany diodą laserową i domieszkowany”. Jego rdzeniem jest specjalne światłowód domieszkowany pierwiastkami ziem rzadkich, takimi jak iterb (Yb). Gdy do tego włókna zostanie wpuszczone „światło pompujące” z wielu półprzewodnikowych diod laserowych dużej mocy, domieszkowane jony absorbują energię światła pompującego i przeskakują do wyższego stanu energetycznego. Następnie, w wnęce rezonansowej (utworzonej przez światłowodowe siatki Bragga), jony te ulegają wymuszonej emisji, generując i wzmacniając laser o określonej długości fali (zwykle 1,06 μm). Następnie ta wysokiej jakości wiązka laserowa jest kierowana przez elastyczne włókno doprowadzające do głowicy tnącej, gdzie jest skupiana w celu obróbki przedmiotu obrabianego. Cały proces odbywa się wewnątrz włókna światłowodowego, co skutkuje zwartą i stabilną konstrukcją.
• Główne zalety i cechy: Jego najważniejszą zaletą jest niezwykle wysoka sprawność konwersji elektrooptycznej (często przekraczająca 30%), znacznie przewyższająca inne typy, co oznacza większą energooszczędność przy tym samym poziomie mocy. Doskonała jakość wiązki (wartość BPP) pozwala na jej skupienie w bardzo małym punkcie, co pozwala na osiągnięcie wyjątkowo wysokiej gęstości mocy. Umożliwia to niezwykle szybkie cięcie materiałów metalowych, z wąskimi szczelinami i niewielką strefą wpływu ciepła (HAZ). Co więcej, całkowicie półprzewodnikowa, całkowicie światłowodowa konstrukcja eliminuje potrzebę skomplikowanej regulacji zwierciadeł optycznych, dzięki czemu jest praktycznie bezobsługowy, charakteryzuje się wyjątkową stabilnością operacyjną i żywotnością podzespołów rdzeniowych sięgającą dziesiątek tysięcy godzin.
• Główne zastosowania: Laser światłowodowy to niekwestionowany „król obróbki metali”. Dominuje w niemal wszystkich zastosowaniach cięcia blach, w tym stali węglowej, stali nierdzewnej, stopów aluminium, mosiądzu i miedzi. Jego zastosowania obejmują branże takie jak produkcja samochodów (karoserie, części samochodowe), obróbka blach, podwozia i szafki, armatura kuchenna i łazienkowa, przemysł lotniczy (komponenty precyzyjne), maszyny budowlane oraz przemysł stoczniowy. Niezależnie od tego, czy chodzi o szybkie cięcie cienkich blach, czy o cięcie grubych płyt z dużą mocą, laser światłowodowy zapewnia wyjątkową wydajność.

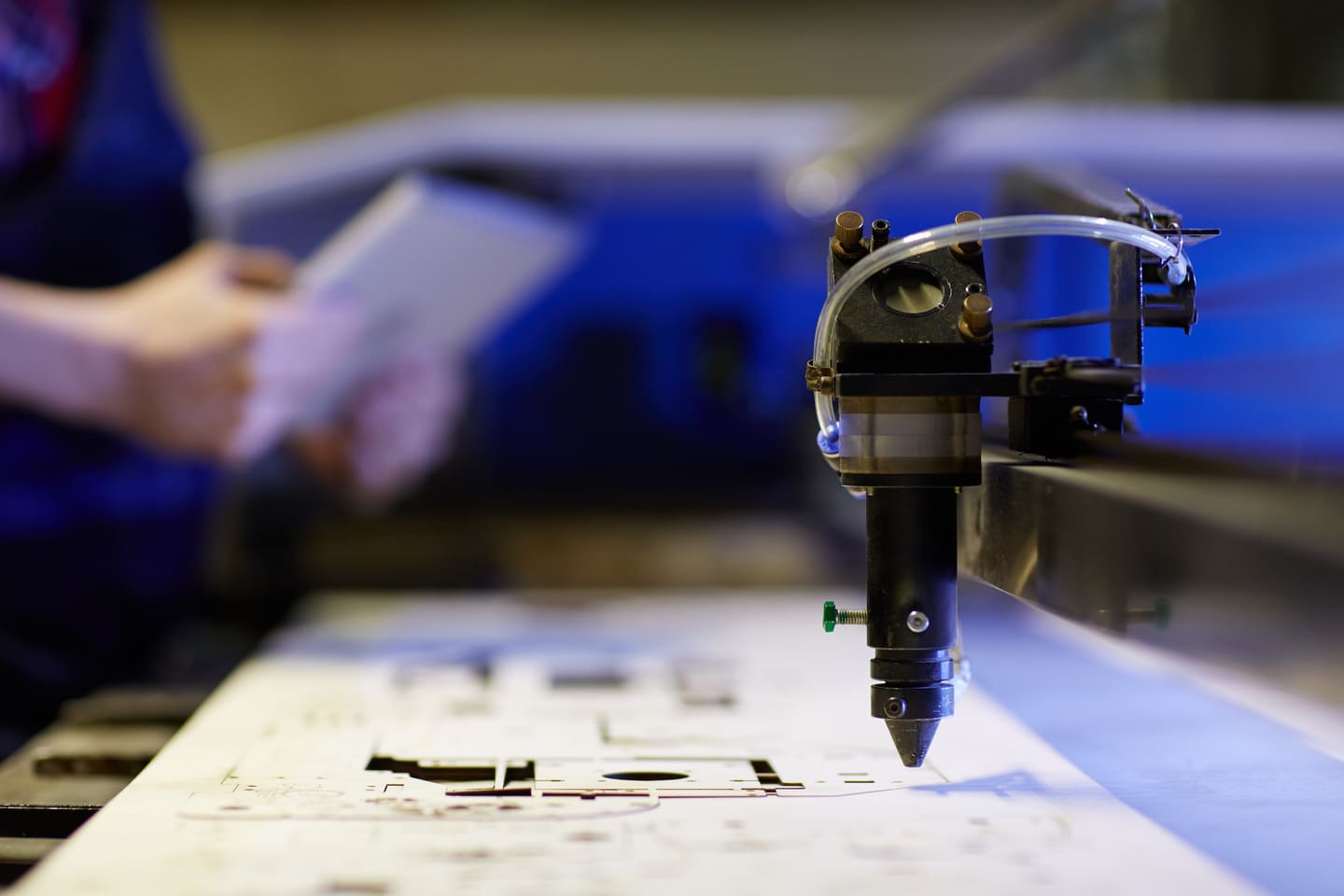

2. Wycinarka laserowa CO₂ (wycinarka laserowa na dwutlenek węgla)

• Zasada działania: Laser CO₂ jest rodzajem lasera gazowego. Jego ośrodkiem wzmocnienia jest mieszanina gazów w określonych proporcjach: dwutlenku węgla (CO₂), azotu (N₂) i helu (He). Wewnątrz szczelnie zamkniętej lampy wyładowczej przyłożone jest pole elektryczne o wysokim napięciu, które powoduje wzbudzenie cząsteczek azotu do poziomu energii wibracyjnej. Te wzbudzone cząsteczki azotu zderzają się następnie z cząsteczkami CO₂, przekazując swoją energię i powodując przeskok cząsteczek CO₂ do wyższego stanu energetycznego. Gdy te wysokoenergetyczne cząsteczki CO₂ powracają do niższego poziomu energetycznego w rezonatorze optycznym, emitują światło laserowe w dalekiej podczerwieni o długości fali 10,6 μm. Rolą helu jest wspomaganie szybkiego stygnięcia cząsteczek CO₂ z ich niższego stanu energetycznego, utrzymując inwersję obsadzeń niezbędną do ciągłej mocy lasera.
• Główne zalety i cechy: Największą zaletą lasera CO₂ jest jego długość fali. Laser 10,6 μm jest doskonale absorbowany przez zdecydowaną większość niemetalicznych materiałów organicznych, takich jak drewno, akryl, skóra, tkanina, papier, tworzywa sztuczne i kamień. Zapewnia to doskonałą jakość cięcia tych materiałów, z gładkimi krawędziami i praktycznie bez zadziorów. W przypadku materiałów przezroczystych, takich jak akryl, laser zapewnia idealnie wypolerowaną, krystalicznie czystą krawędź. Chociaż laser może ciąć cienkie metale, jego wydajność jest niska, ponieważ metale absorbują jego długość fali znacznie mniej efektywnie niż laser światłowodowy, a ponadto wymaga gazu wspomagającego. Jego koszty eksploatacji są stosunkowo wysokie, co wiąże się z koniecznością regularnej konserwacji optyki i uzupełniania gazów roboczych.

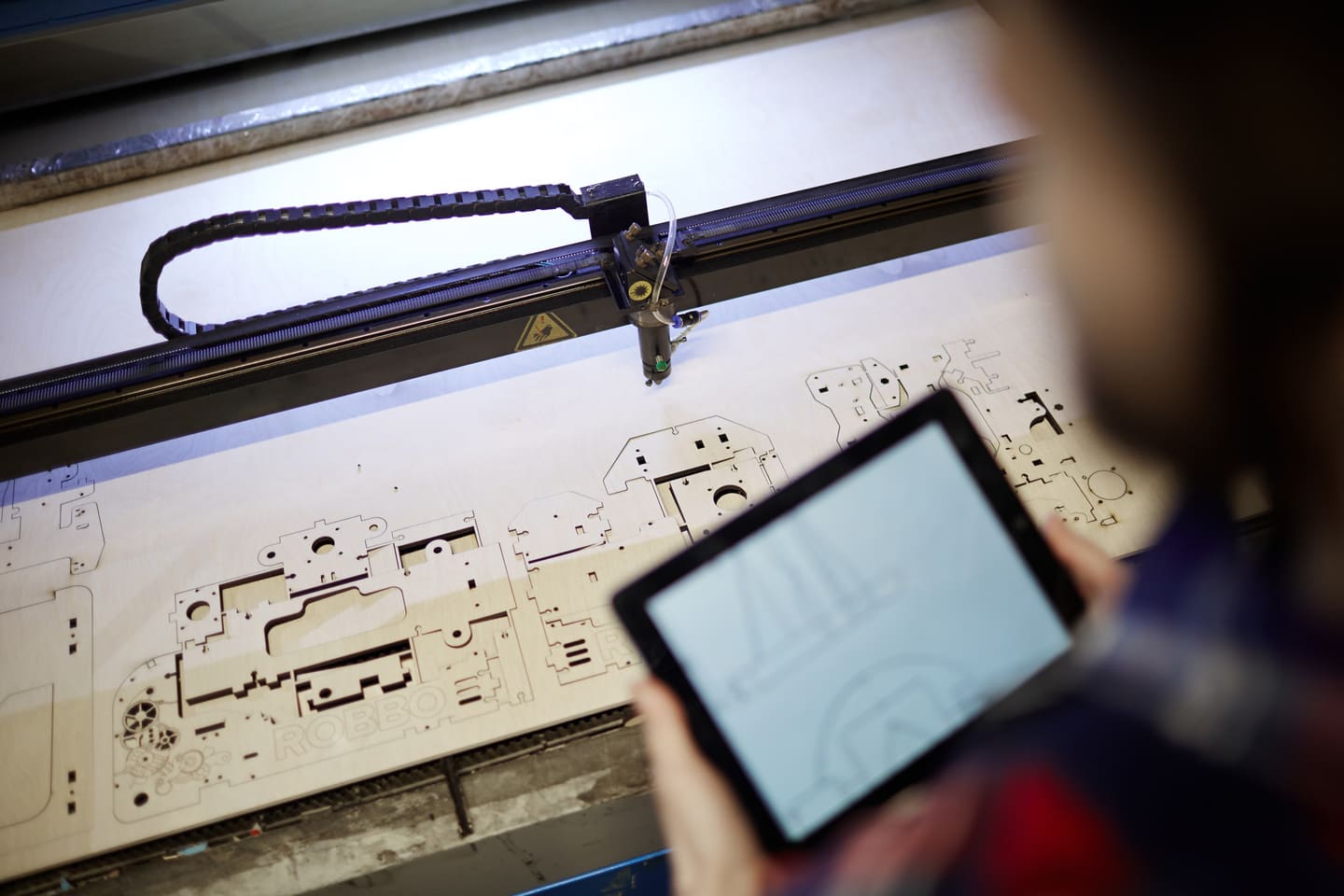

• Główne zastosowania: Laser CO₂ to „wielofunkcyjne narzędzie do obróbki materiałów niemetalowych”. Jest szeroko stosowany w branży reklamowej (litery akrylowe, szyldy), rzemiośle artystycznym (modele drewniane, grawerowanie w bambusie), odzieży i tekstyliach (cięcie tkanin, perforacja skóry), pakowaniu i drukowaniu (prototypowanie tektury, tworzenie kartek okolicznościowych) oraz dekoracji architektonicznej. Dla firm, których działalność koncentruje się głównie na materiałach niemetalowych, laser CO₂ pozostaje niezastąpionym wyborem.

3. Wycinarka laserowa Nd:YAG / Nd:YVO (laser kryształowy)

• Zasada działania: Ta kategoria laserów to lasery na ciele stałym, w których ośrodkiem wzmocnienia jest sztuczny pręt krystaliczny, zazwyczaj „granat itrowo-glinowy domieszkowany neodymem” (Nd:YAG) lub „ortowanadan itrowy domieszkowany neodymem” (Nd:YVO). Światło ze źródła pompującego (pierwotnie lampy kryptonowe, obecnie częściej diody laserowe) oświetla pręt krystaliczny, powodując absorpcję energii i wzbudzenie jonów neodymu (Nd). W rezonatorze optycznym jony te wytwarzają emisję wymuszoną, generując laser o długości fali 1,064 μm, podobnej do lasera światłowodowego. Lasery te zazwyczaj działają w trybie impulsowym, co pozwala im generować bardzo wysoką moc szczytową w niezwykle krótkim czasie.
• Główne zalety i cechy: Ich główną zaletą jest wyjątkowo wysoka moc szczytowa i bardzo krótka szerokość impulsu. Pozwala to na obróbkę z minimalną strefą wpływu ciepła (HAZ), co czyni je wyjątkowymi do precyzyjnego znakowania, grawerowania, żłobienia, wiercenia i mikrocięcia cienkich materiałów z niezwykle wysoką dokładnością. W porównaniu z laserem światłowodowym, chociaż jego średnia moc może być niższa, jego natychmiastowy impuls energii jest idealny do zastosowań wymagających efektu „obróbki na zimno”. Lasery Nd:YVO pompowane diodą są bardziej wydajne i mają dłuższą żywotność niż tradycyjne lasery Nd:YAG pompowane lampą.
• Główne zastosowania: Lasery Nd:YAG/YVO to „specjaliści w obróbce mikroprecyzyjnej”. Znajdują zastosowanie przede wszystkim w branżach o wysokich wymaganiach dotyczących precyzji i minimalnych uszkodzeń termicznych, takich jak przemysł elektroniczny (trasowanie płytek drukowanych, znakowanie PCB), urządzenia medyczne (cięcie stentów, kodowanie instrumentów), jubilerstwo (precyzyjne grawerowanie, wiercenie) oraz naprawa i znakowanie precyzyjnych form. Nie są one przeznaczone do szybkiego cięcia dużych arkuszy, ale doskonale sprawdzają się w delikatnych zadaniach obróbki o wysokiej wartości dodanej.

4. Ploter laserowy z diodą bezpośrednią (DDL)

• Zasada działania: Laser diodowy bezpośredni (DDL) jest w zasadzie najprostszym i najwydajniejszym rodzajem lasera. Składa się z dużej liczby półprzewodnikowych diod laserowych zintegrowanych w „prętach”, które następnie układane są w macierze. Po przyłożeniu prądu, diody te bezpośrednio przekształcają energię elektryczną w energię świetlną, emitując laser. Ta ogromna liczba pojedynczych wiązek laserowych jest następnie konsolidowana i łączona w jedną, użyteczną wiązkę wyjściową o dużej mocy za pomocą specjalnych układów optycznych (takich jak techniki kształtowania wiązki i łączenia polaryzacji). Proces ten omija pośrednie ośrodki wzmocnienia, takie jak światłowody czy kryształy, co czyni go najbardziej bezpośrednią ścieżką.
• Główne zalety i cechy: Jego największą zaletą jest niezrównana sprawność konwersji elektrooptycznej, która może sięgać 50% lub więcej, co czyni go najbardziej energooszczędną technologią laserową dostępną obecnie na rynku. Jednocześnie jego konstrukcja jest niezwykle zwarta, wytrzymała i niezawodna. Historycznie, głównym wyzwaniem była niższa jakość wiązki w porównaniu z laserami światłowodowymi, co skutkowało większym skupieniem plamki i niższą gęstością mocy. Jednak dzięki szybkiemu postępowi technologicznemu jakość wiązki nowoczesnych laserów DDL znacznie się poprawiła, co znacznie zwiększyło ich potencjał w zastosowaniach związanych z cięciem.
• Główne zastosowania: Tradycyjnie, ze względu na kształt wiązki i charakterystykę rozkładu energii, lasery DDL były wykorzystywane głównie do spawania laserowego, napawania i obróbki cieplnej powierzchni (hartowania), gdzie osiągały wyjątkowo dobre wyniki. W ostatnich latach, wraz z poprawą jakości wiązki, lasery DDL dużej mocy zaczęły również pojawiać się na rynku cięcia metali, wykazując korzyści w zakresie kosztów i wydajności, szczególnie w cięciu blach o średniej i dużej grubości. Uważa się je za bardzo obiecującą, rozwijającą się technologię, która w przyszłości będzie mogła konkurować z laserami światłowodowymi w większej liczbie zastosowań.

Jak wybrać odpowiednią przecinarkę laserową

Wybór odpowiedniego sprzętu to proces systematyczny, który wymaga oceny z kilku kluczowych perspektyw:

1. Zidentyfikuj swoje główne materiały przetwórcze:

To jest najważniejszy czynnik decydujący.

• Przede wszystkim metale: Laser światłowodowy jest bez wątpienia najlepszym wyborem.
• Przede wszystkim niemetale: Laser CO₂ jest jedynym właściwym wyborem.
• Metale mieszane i niemetale: Oceń wskaźnik biznesowy. Jeśli dominują niemetale, wystarczający może być laser CO₂, który może również obsługiwać cienkie metale. Jeśli oba rodzaje metali są ważne i budżet na to pozwala, inwestycja w dwa dedykowane urządzenia (np. laser CO₂ i laser światłowodowy niskiej mocy) jest najbardziej efektywnym rozwiązaniem.

2.Oceń grubość obróbki i wymagania dotyczące mocy:

Grubość materiału bezpośrednio determinuje wymaganą moc lasera. Wyższa moc umożliwia cięcie grubszych materiałów lub cięcie z większą prędkością przy tej samej grubości. Koniecznie poproś dostawcę o szczegółową „tabelę możliwości cięcia”, aby upewnić się, że wybrany poziom mocy pozwala na efektywne pokrycie ponad 80% zakresu grubości w Twojej firmie.

3. Określ standardy precyzji i jakości:

W przypadku ogólnej obróbki blach precyzja laserów światłowodowych i CO₂ jest więcej niż wystarczająca. Jeśli jednak Twoja firma zajmuje się obróbką precyzyjną na poziomie mikronów, na przykład stenty medyczne lub układy elektroniczne, powinieneś skupić się na laserze Nd:YAG/YVO .

4.Oblicz całkowity koszt posiadania (TCO):

Nie należy skupiać się wyłącznie na początkowej cenie zakupu (nakładach inwestycyjnych, CAPEX); kluczowe jest obliczenie długoterminowych kosztów operacyjnych (wydatków operacyjnych, OPEX).

• Lasery światłowodowe/DDL: Początkowa inwestycja może być wyższa, ale koszty energii elektrycznej, materiałów eksploatacyjnych (praktycznie żadnych) i konserwacji są wyjątkowo niskie, co daje im wyraźną przewagę pod względem całkowitego kosztu posiadania.
• Lasery CO₂: Początkowa inwestycja może być niższa, ale wiążą się z koniecznością ponoszenia stałych wydatków na gaz, energię elektryczną (z powodu niższej wydajności) i konserwację optyki.

Wniosek

Nie ma uniwersalnej wycinarki laserowej. Laser światłowodowy jest liderem w szybkiej obróbce metali, laser CO₂ jest niezastąpionym ekspertem w obróbce materiałów niemetalicznych, laser krystaliczny koncentruje się na precyzyjnej mikroobróbce, a laser diodowy to wysoce wydajny i obiecujący nowy potencjał.

Najmądrzejsza decyzja inwestycyjna wynika z dogłębnego zrozumienia obecnych i przyszłych potrzeb Twojej firmy. Systematyczna analiza materiałów rdzeniowych, wymagań dotyczących grubości, standardów precyzji i budżetu pozwoli Ci precyzyjnie dopasować technologię do Twoich potrzeb, która wygeneruje największą wartość, zapewniając trwałą przewagę konkurencyjną na rynku.

Często zadawane pytania

1. Czy większa moc lasera jest zawsze lepsza?

Niekoniecznie. Większa moc oznacza wyższą cenę zakupu i większe zużycie energii elektrycznej podczas pracy. Jeśli zdecydowana większość Twojej działalności polega na cięciu cienkich blach, zakup maszyny o zbyt dużej mocy to marnotrawstwo kapitału. Rozsądnym podejściem jest wybór poziomu mocy, który pokrywa główny zakres Twojej działalności, pozostawiając jednocześnie margines na przyszły rozwój.

2. Czym jest całkowity koszt posiadania (TCO) i dlaczego jest on ważniejszy niż cena początkowa?

Całkowity koszt posiadania (TCO) = Początkowa cena zakupu + Koszty eksploatacji w całym okresie użytkowania (prąd, gaz, materiały eksploatacyjne, konserwacja, robocizna) - Wartość rezydualna maszyny. Maszyna, która jest tania w zakupie, ale ma wysokie koszty eksploatacji, może ostatecznie kosztować znacznie więcej w ciągu kilku lat niż maszyna, która była droższa na początku, ale ma bardzo niskie koszty eksploatacji. W przypadku urządzeń do produkcji przemysłowej TCO jest prawdziwą miarą ich opłacalności ekonomicznej.

3. W jaki sposób zapewnia się bezpieczeństwo przemysłowych przecinarek laserowych?

Wszystkie legalne przemysłowe przecinarki laserowe muszą spełniać międzynarodowe normy bezpieczeństwa. Zazwyczaj są one budowane z całkowicie zamkniętą obudową ochronną, która chroni przed promieniowaniem laserowym i oparami powstającymi podczas obróbki. Dodatkowo, maszyny są wyposażone w blokady bezpieczeństwa (które przerywają wiązkę w przypadku otwarcia drzwi), przyciski zatrzymania awaryjnego oraz certyfikowane okna obserwacyjne bezpieczne dla lasera. Operatorzy muszą przejść profesjonalne szkolenie i nosić specjalistyczne okulary ochronne dostosowane do konkretnej długości fali lasera.
